Kompletny przewodnik po włazach dostępu: typy, instalacja i wskazówki

An właz dostępowy to panel, drzwi lub otwór wbudowany w podłogi, sufity, ściany lub dachy, który zapewnia dostęp do ukrytych przestrzeni – takich jak przestrzenie podpodłogowe, puste przestrzenie na poddaszu, mechaniczne bruzdy lub obszary użytkowe – bez konieczności wyburzania otaczających konstrukcji. Odpowiedni właz rewizyjny pozwala zaoszczędzić godziny kosztownych prac konserwacyjnych i jest wymagany prawnie w wielu przepisach budowlanych dotyczących ukrytych systemów mechanicznych i elektrycznych. W tym przewodniku omówiono wszystkie główne typy, rządzące nimi normy, sposób wyboru odpowiedniego włazu do danego zastosowania oraz najlepsze praktyki dotyczące instalacji i konserwacji.

Co to jest właz dostępu i dlaczego ma to znaczenie?

Włazy dostępowe służą jako brama pomiędzy zajmowanymi przestrzeniami a ukrytą infrastrukturą. Zawory odcinające instalacji wodno-kanalizacyjnej, skrzynki przyłączowe elektryczne, kanały HVAC i punkty kontroli konstrukcji korzystają z włazów podczas rutynowego serwisowania. Bez nich każde wezwanie konserwacji wiąże się z ryzykiem rozerwania wykończonych powierzchni, co powoduje zwiększenie kosztów naprawy, które szybko przekraczają pierwotną cenę włazu pięciokrotnie lub więcej.

Poza wygodą, włazy spełniają krytyczne funkcje bezpieczeństwa i kodowania:

• Sekcja 1209 Międzynarodowego Kodeksu Budowlanego (IBC) wymaga otworów dostępowych do przestrzeni podłogowych i poddaszy.
• Norma NFPA 96 wymaga dostępnych paneli w komercyjnych systemach wyciągowych kuchni.
• Klapy ognioodporne posiadające certyfikat UL utrzymują wymagane wskaźniki odporności ogniowej w zespołach podłoga/sufit.
• Norma OSHA 29 CFR 1910.23 obejmuje otwory w podłodze oraz poręcze lub osłony potrzebne do ochrony pracowników.

W budynkach komercyjnych niezastosowanie odpowiednich włazów wejściowych może skutkować nieudanymi inspekcjami, opóźnieniami w realizacji projektów i znacznymi karami finansowymi – czasami przekraczającymi 10 000 dolarów za każde naruszenie w jurysdykcjach o rygorystycznym egzekwowaniu przepisów.

Główne typy włazów dostępowych

Klapy dostępowe są klasyfikowane przede wszystkim ze względu na miejsce montażu i wymagania eksploatacyjne danego środowiska. Zrozumienie tych kategorii jest punktem wyjścia do podjęcia każdej decyzji dotyczącej specyfikacji.

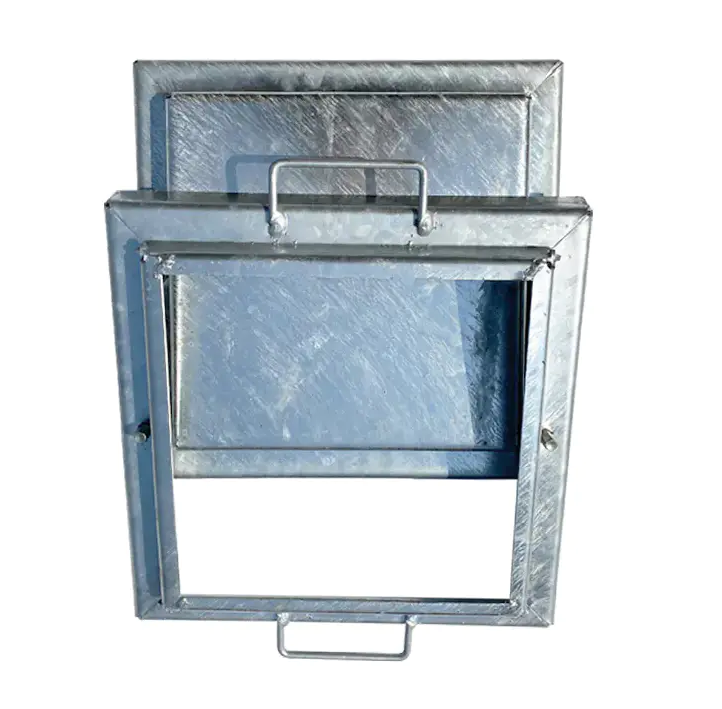

Włazy dostępu do podłogi

Włazy podłogowe są zaprojektowane tak, aby wytrzymać ruch pieszy, a w warunkach przemysłowych obciążenia wózkiem widłowym. Są produkowane z zagłębionymi pokrywami, dzięki czemu przylegają do otaczającej powierzchni. Typowe materiały ramowe obejmują stal ocynkowaną ogniowo (do zastosowań zewnętrznych lub mokrych) i aluminium (do zastosowań wrażliwych na ciężar). Standardowy jednoskrzydłowy właz podłogowy w budynku komercyjnym ma zazwyczaj wymiary 24 × 24 cale, chociaż dostępne są niestandardowe rozmiary do 96 × 96 cali, umożliwiające dostęp do dużych urządzeń.

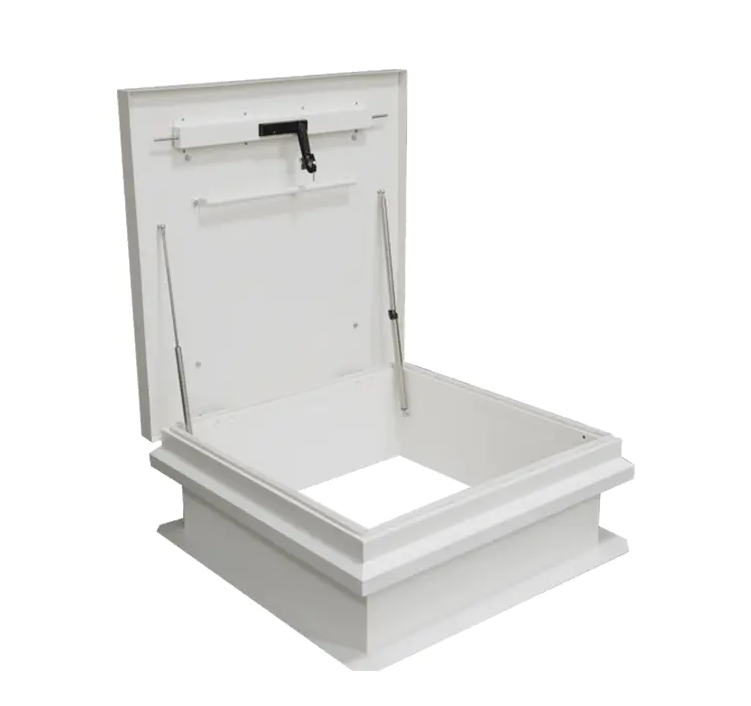

Włazy dachowe

Luki dachowe zapewniają bezpieczny, odporny na warunki atmosferyczne dostęp do dachów w celu konserwacji HVAC, serwisowania anten i wyjścia awaryjnego. Muszą być wodoszczelne, przełamane termicznie, aby zapobiec kondensacji, i wystarczająco mocne, aby oprzeć się unoszeniu wiatru. ANSI/SPRI WH-1 to standard branżowy dotyczący odporności na podnoszenie wiatru w przypadku włazów dachowych. Dobrze dobrany luk dachowy zawiera mechanizm wspomagania sprężyny dociskowej — większość modeli utrzymuje drzwi otwarte pod kątem 75° za pomocą ramienia blokującego otwartego, przystosowanego do wiatru o prędkości do 50 mil na godzinę.

Panele dostępowe ścienne i sufitowe

Panele te służą do dotarcia do ukrytych elementów hydraulicznych, elektrycznych i HVAC we wnętrzach mieszkalnych i komercyjnych. Ramki z listwami do płyt kartonowo-gipsowych umożliwiają otynkowanie panelu i pomalowanie go tak, aby pasował do otaczającej ściany, dzięki czemu są one prawie niewidoczne. Standardowe rozmiary budynków mieszkalnych obejmują 12 × 12 cali, 14 × 14 cali i 22 × 30 cali (ten ostatni to minimum zalecane do wejścia personelu zgodnie z większością przepisów).

Włazy ognioodporne

Włazy ognioodporne są testowane zgodnie z normami UL 10B (nadciśnienie) lub UL 10C (ciśnienie neutralne) i przypisuje się im parametry godzinowe — zazwyczaj 1 godzinę lub 1,5 godziny — odpowiadające otaczającemu zestawowi. Zawierają pęczniejące uszczelki, które rozszerzają się w podwyższonych temperaturach, aby zapobiec rozprzestrzenianiu się dymu i płomieni. Instalowanie panelu bez oceny w zespole ognioodpornym stanowi naruszenie przepisów, które może unieważnić wykaz całego zespołu.

Szczelne i izolowane włazy

Stosowane w budynkach energooszczędnych i zastosowaniach w zimnym klimacie, włazy te są wyposażone w ciągłe uszczelki obwodowe i sztywne rdzenie izolacyjne o wartościach R zazwyczaj w zakresie od R-5 do R-20. W domach pasywnych lub projektach o zerowym zużyciu energii nieizolowany właz na poddasze może odpowiadać za nieproporcjonalną część całkowitych strat ciepła — badania pokazują, że pojedynczy nieizolowany właz o wymiarach 22 × 30 cali może stracić tyle samo ciepła, co nieizolowany odcinek ściany o powierzchni 9 stóp kwadratowych.

Porównanie typów kreskowania dostępu

Kluczowe kryteria wyboru

Wybór niewłaściwego kreskowania prowadzi do naruszeń kodu, przedwczesnej awarii lub nieodpowiedniego dostępu. Przed określeniem dowolnego produktu należy ocenić następujące czynniki.

Wymagania dotyczące obciążenia

Włazy podłogowe w obszarach dla pieszych wymagają udźwigu wynoszącego co najmniej 300 funtów. Obszary przeznaczone dla pojazdów wymagają włazów przystosowanych do obciążenia autostradą H-20 (do 32 000 funtów na oś). Zawsze określaj klasę obciążenia przed rozmiarem, ponieważ głębokość ramy konstrukcyjnej znacznie się zmienia w zależności od wartości znamionowych.

Materiał i odporność na korozję

Wybór materiału zależy od środowiska ekspozycji:

• Stal (cynkowana ogniowo): Najbardziej ekonomiczny do zastosowań wewnętrznych i osłoniętych na zewnątrz; nadaje się do większości projektów komercyjnych.
• Aluminium: Lekki i naturalnie odporny na korozję; preferowany w środowiskach przybrzeżnych i zastosowaniach na dachach, gdzie liczy się waga.
• Stal nierdzewna (304 lub 316): Wymagany w zakładach przetwórstwa spożywczego, środowiskach morskich i zakładach chemicznych; znacznie droższe, ale oferują dziesięciolecia żywotności.
• TWS/włókno szklane: Nieprzewodzący i odporny na korozję; stosowane w pobliżu podstacji elektrycznych lub w bardzo agresywnym środowisku chemicznym.

Rozmiar otworu i prześwit

Aby zapewnić dostęp personelu, przezroczysty otwór (nie średnica zewnętrzna ramy) musi mieć wymiary co najmniej 22 × 30 cali na IBC i większość przepisów prawnych. Dostęp do sprzętu należy zaplanować wokół największego elementu, przez który musi przechodzić — należy dodać co najmniej 4 cale prześwitu ze wszystkich stron obudowy sprzętu. Dokładnie zmierz zgrubny otwór; kołnierze ramy zazwyczaj dodają 2–4 cale na stronę do nominalnego rozmiaru włazu.

Bezpieczeństwo i blokowanie

Włazy dostępowe w obszarach publicznych lub półpublicznych powinny być wyposażone w okucia odporne na manipulacje. Opcje obejmują zamki bębenkowe z kluczem, zamki zatrzaskowe ze sprężyną i zatrzaski na kłódkę. W infrastrukturze krytycznej (uzdatnianie wody, podstacje energetyczne) włazy często wyposażone są w mechanizmy podwójnego ryglowania i krawędzie zabezpieczające przed wyważeniem. W przypadku wyłazów dachowych podlegających wymogom dotyczącym wyjść, okucia przeciwpaniczne otwierane od wewnątrz bez klucza są obowiązkowe zgodnie z sekcją 1010 IBC.

Wydajność termiczna i akustyczna

W budynkach klimatyzowanych nieizolowany właz powoduje bezpośrednią utratę energii. Aby zachować zgodność z normą ASHRAE 90.1-2022, włazy na poddasze i poddasze w strefach klimatycznych 3–8 muszą spełniać minimalne wartości izolacji, które obecnie odpowiadają otaczającemu zestawowi. Włazy o klasie akustycznej — o współczynniku STC od 35 do 52 — są przeznaczone do studiów nagraniowych, placówek medycznych i serwerowni, gdzie izolacja dźwięku ma kluczowe znaczenie.

Najlepsze praktyki instalacyjne

Nawet dobrze zaprojektowany właz ulegnie przedwczesnej awarii lub spowoduje zagrożenie bezpieczeństwa, jeśli zostanie nieprawidłowo zainstalowany. Postępuj zgodnie z poniższymi wytycznymi, aby uzyskać niezawodne i długotrwałe działanie.

Ostre przygotowanie do otwarcia

Zgrubny otwór musi być kwadratowy i pionowy z dokładnością do 1/8 cala na wysokość 4 stóp. Betonowe krawężniki do włazów podłogowych powinny utwardzać się przez co najmniej 28 dni przed ustawieniem ramy lub użyć niekurczliwej zaprawy do wypełnienia szczelin. W przypadku włazów dachowych wysokość krawężnika musi wynosić co najmniej 8 cali nad wykończoną powierzchnią pokrycia dachowego, zgodnie z wytycznymi NRCA, aby zapobiec przedostawaniu się wody.

Kotwiczenie i ustawienie ramy

Śruby kotwiące lub płyty spawane muszą być dobrane tak, aby przenosiły obciążenia projektowe na otaczającą konstrukcję. Częstym błędem jest kotwienie ram włazów podłogowych do niekonstrukcyjnych płyt wierzchnich, a nie do płyty konstrukcyjnej znajdującej się pod spodem — może to skutkować osiadaniem lub obracaniem się ramy pod obciążeniem. W przypadku zastosowań murowych należy stosować kotwy ze stali nierdzewnej lub cynkowane ogniowo, aby zapobiec korozji galwanicznej w miejscu połączenia.

Włazy dachowe odporne na warunki atmosferyczne

Najczęstszą przyczyną nieszczelności wyłazu dachowego jest niewłaściwa integracja z membraną dachową, a nie wadliwy właz. Membrana powinna sięgać do krawężnika zgodnie z wymaganiami producenta pokrycia dachowego — zazwyczaj jest to co najmniej 6-calowa pionowa noga. Nałóż taśmę uszczelniającą na wszystkie rogi i szwy. Nigdy nie polegaj wyłącznie na uszczelce, aby uszczelnić połączenie krawężnika z tarasem.

Regulacja i testowanie sprzętu

Po instalacji przetestuj każdy komponent operacyjny:

1. Sprawdź, czy pokrywa otwiera się swobodnie i ramiona blokujące zatrzaskują się pod określonym kątem.
2. Za pomocą dostarczonych kluczy sprawdź, czy wszystkie zamki działają prawidłowo.
3. Sprawdź, czy pokrywa zamyka się płasko przy równomiernym dociśnięciu uszczelek obwodowych.
4. W przypadku włazów ze wspomaganiem sprężynowym wyreguluj napięcie sprężyny tak, aby do otwarcia pokrywy potrzebna była siła nie większa niż 30 funtów (zgodnie z wytycznymi ANSI/BHMA A156.19).
5. Udokumentuj instalację zdjęciami i zapisz model, rozmiar i szczegóły okuć włazu w dokumentacji konserwacji budynku.

Harmonogram konserwacji i punkty kontroli

Włazy rewizyjne są często pomijane podczas rutynowej konserwacji budynku, co prowadzi do zatarcia zawiasów, skorodowanych ram i uszkodzonych uszczelek – a wszystko to odkrywane jest w najgorszym możliwym momencie. Ustrukturyzowany program inspekcji zapobiega awariom awaryjnym.

Kontrole kwartalne

• Nasmaruj zawiasy i mechanizmy zatrzaskowe suchym smarem PTFE (unikaj smarów na bazie oleju, które przyciągają kurz).
• Sprawdź uszczelki pod kątem pęknięć, odkształcenia dociskowego lub brakujących sekcji.
• Sprawdź, czy ramiona blokujące prawidłowo zatrzaskują się i zwalniają.

Coroczne kontrole

• Sprawdź połączenia ramy z podłożem pod kątem korozji lub poluzowań.
• W przypadku włazów dachowych sprawdź obróbkę krawężnika i zakład membrany pod kątem uniesienia, pęknięć lub oddzielenia — ponad 60% nieszczelności luków dachowych ma miejsce w punktach zakończeń obróbek blacharskich , a nie na samej pokrywie.
• Przetestuj włazy ognioodporne pod kątem samozamykania i sprawdź, czy uszczelki pęczniejące są nienaruszone.
• Upewnij się, że wkładki zamka przyjmują właściwy klucz i nie zostały zastąpione niezgodnym osprzętem.

Kiedy wymienić zamiast naprawiać

Wymień właz, gdy: rama wykazuje korozję na wskroś lub deformację konstrukcyjną; drzwi nie zamykają się już równo po regulacji okuć; brak etykiety ognioodporności lub jest ona nieczytelna (zespół traci swój certyfikat UL); lub właz jest starszy niż obecne wymagania kodowe dotyczące Twojego miejsca zamieszkania. Koszt wymiany standardowego włazu komercyjnego – zazwyczaj 200–1500 USD w zależności od typu i rozmiaru – jest znacznie niższy niż ryzyko odpowiedzialności za niezgodną lub uszkodzoną jednostkę.

Typowe błędy, których należy unikać

Doświadczeni wykonawcy i kierownicy obiektów wciąż spotykają się z tymi samymi, powtarzającymi się błędami. Znajomość ich z wyprzedzeniem pozwala uniknąć kosztownych przeróbek.

• Określanie według rozmiaru nominalnego bez potwierdzania prześwitu: Właz podłogowy „24 × 24” może mieć wolny otwór o wymiarach zaledwie 21,5 × 21,5 cala za ramą. Zawsze sprawdzaj, czy w karcie produktu znajduje się wyraźny otwór.
• Używanie panelu wewnętrznego na zewnątrz: Standardowe płyty gipsowo-kartonowe nie są przystosowane do narażenia na wilgoć. Nawet zadaszone miejsce zewnętrzne wymaga co najmniej jednostki ze stali ocynkowanej lub aluminium z uszczelką EPDM.
• Ignorowanie etykiety UL na zespołach ognioodpornych: Zastąpienie „podobnego” niewymienionego na liście produktu unieważnia ocenę montażu i tworzy odpowiedzialność w przypadku roszczenia z tytułu strat pożarowych.
• Montaż wyłazów dachowych bez planu zabezpieczenia przed upadkiem: OSHA 1926.502 wymaga zabezpieczenia otworów w dachu podczas instalacji. Wyłaz dachowy również sam w sobie nie spełnia wymagań dotyczących poręczy w przypadku niezabezpieczonych krawędzi — często potrzebne są oddzielne poręcze lub klatki zabezpieczające.
• Zapomnij o uzgodnieniu z wykonawcą pokrycia dachowego: Krawężniki włazów należy ustawić przed montażem membrany. Modernizacja krawężnika w gotową membranę prawie zawsze zagraża integralności hydroizolacji.

Dostęp do kreskowań w określonych aplikacjach

Domy mieszkalne

W budownictwie mieszkaniowym najbardziej krytycznymi lokalizacjami włazów są poddasze (minimum 22 × 30 cali w świetle otworu zgodnie z IRC R807.1), pusta przestrzeń (minimum 18 × 24 cale zgodnie z IRC R408.4) oraz panele dostępowe do łazienki lub kuchni za zaworami hydraulicznymi. Izolowane włazy na poddasze o wartości R odpowiadającej otaczającej izolacji zmniejszają straty ciepła i są coraz częściej wymagane przez przepisy energetyczne w strefach klimatycznych 4 i wyższych.

Budynki komercyjne i instytucjonalne

Większe budynki opierają się na skoordynowanej matrycy włazów zaplanowanych na etapie projektowania. Inżynierowie mechanicy zazwyczaj określają lokalizacje włazów na rzutach sufitów i piętrach w ramach dokumentów kontraktowych. Na przykład szpital średniej wielkości może zawierać ponad 200 indywidualnych paneli dostępowych obsługujących systemy wodno-kanalizacyjne, gazowe, elektryczne i HVAC — każdy wybrany tak, aby spełniał wymagania wydajnościowe otaczającego go zespołu.

Obiekty przemysłowe i infrastrukturalne

Oczyszczalnie ścieków, elektrownie i tunele wykorzystują wytrzymałe włazy podłogowe, zbudowane tak, aby wytrzymywały stały ruch pieszy, narażenie na działanie środków chemicznych, a czasami obciążenia kołowe. Wgłębione kanały odpływowe wokół ramy zapobiegają przenikaniu wody. W scenariuszach wejścia do przestrzeni zamkniętej (CSE) regulowanych przez OSHA 1910.146 wymiary otworu włazu i geometria podejścia muszą umożliwiać wejście w pełnych środkach ochrony indywidualnej, w tym w niezależnym aparacie oddechowym.
