Jak należy umieszczać panele dostępowe w budynkach komercyjnych i podczas konserwacji terenu?

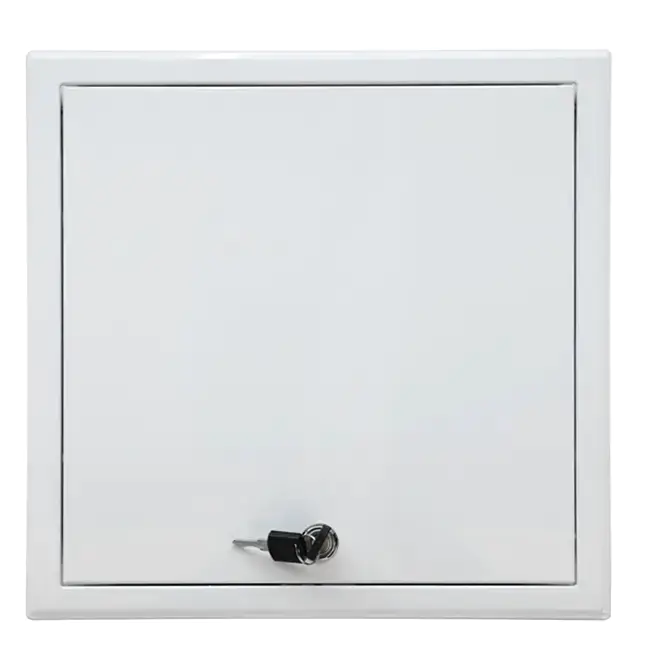

An panel dostępu spełni swoje zadanie tylko wtedy, gdy trafi we właściwe miejsce. Panel z doskonałym osprzętem i perfekcyjnie zlicowanym wykończeniem nadal stanowi problem, jeśli jest zainstalowany sześć cali od zaworu, do którego ma służyć, lub jeśli stały regał zostanie przykręcony przed nim miesiąc po przekazaniu. Umieszczenie jest problemem w równym stopniu związanym z koordynacją, jak i wyborem produktu — a decyzja jest zwykle podejmowana na długo przed zamówieniem samego panelu.

W tym artykule omówiono, w jaki sposób należy zaplanować rozmieszczenie paneli dostępowych podczas budowy obiektu komercyjnego, co należy sprawdzić przed zamknięciem ścian i sufitów oraz jak decyzje dotyczące rozmieszczenia wpływają na zespoły konserwacyjne po oddaniu budynku do użytku.

1. Układanie rozpoczyna się na etapie planowania — przed zamknięciem ścian i sufitów

Lokalizacje paneli dostępowych należy wybrać bezpośrednio z rysunków MEP (mechanicznych, elektrycznych i hydraulicznych), a nie ustalać ich na miejscu po fakcie. Po zawieszeniu płyt kartonowo-gipsowych, ułożeniu płytek sufitowych lub zakończeniu układania płytek, przeniesienie lub dodanie panelu staje się znacznie droższe i bardziej uciążliwe niż prawidłowe określenie go za pierwszym razem.

Właśnie dlatego umiejscowienie paneli dostępowych najlepiej sprawdza się w przypadku skoordynowanej decyzji pomiędzy generalnym wykonawcą, odpowiednimi podwykonawcami MEP oraz architektem lub projektantem – a nie pozostawionym tej branży, która zamknie ścianę jako ostatnia. W projektach, w których koordynacja następuje z opóźnieniem, panele często dodawane są po namyśle, w miejscu technicznie dostępnym, ale w rzeczywistości niewygodnym dla znajdującego się za nimi sprzętu.

2. Logika rozmieszczenia różni się w zależności od typu systemu

Miejsce, w którym powinien się znaleźć panel — i jego wielkość — zależy od tego, co obsługuje:

• Systemy HVAC: Panele są zwykle umieszczane w pobliżu przepustnic, klap przeciwpożarowych/dymowych i punktów dostępu do cewek, a ich wymiary umożliwiają technikowi dotarcie do komponentu i jego serwisowanie, a nie tylko jego dostrzeżenie.
• Hydraulika: Panele umieszcza się w miejscach zaworów odcinających, wyczystek i syfonów – w miejscach, do których hydraulik potrzebuje dostępu zarówno wizualnego, jak i praktycznego, czasami przy użyciu narzędzi.
• Elektryczne: Puszki przyłączeniowe, sprzęt niskiego napięcia i podobne komponenty wymagają paneli o takim rozmiarze i umiejscowieniu, aby elektryk mógł pracować bez usuwania otaczających je wykończeń.
• Ochrona przeciwpożarowa: Zawory sterujące tryskaczami i powiązane elementy sygnalizacji pożaru zazwyczaj wymagają takiego umiejscowienia panelu, który umożliwia szybki i niezakłócony dostęp w sytuacji awaryjnej, a nie tylko dostęp rutynowy.

Każdy z tych systemów ma inne oczekiwania co do tego, ile wolnego miejsca i miejsca manewrowego potrzebuje technik przed panelem — jest to szczegół, który warto potwierdzić w odpowiedniej branży, zamiast zakładać, że jedno rozwiązanie dostępu będzie pasować do każdego systemu.

3. Względy techniczne dotyczące umiejscowienia panelu

Na faktyczną decyzję o umieszczeniu dziecka wpływa kilka praktycznych czynników:

• Oczyść przestrzeń przed panelem. Obszar bezpośrednio przed panelem musi pozostać użyteczny — wystarczająco dużo miejsca, aby osoba mogła otworzyć drzwi, sięgnąć do środka i pracować, bez elementów takich jak kanał wentylacyjny, element konstrukcyjny lub wbudowany osprzęt.
• Wysokość i zasięg. Panele obsługujące sprzęt wymagający regularnej obsługi ręcznej (zawory, przepustnice) są zazwyczaj umieszczane na wysokości, do której można łatwo dotrzeć bez drabiny w przypadku rutynowych zadań, natomiast panele, do których dostęp jest rzadszy, mogą być umieszczone wyżej.
• Montaż na ścianie lub suficie. Panele montowane na suficie muszą uwzględniać to, co znajduje się nad siatką sufitową (kanały, przewody, rury tryskaczowe), tak aby otwór faktycznie pokrywał się z elementem, do którego ma dotrzeć. Panele montowane na ścianie muszą uwzględniać rozstaw słupków i blokowanie.
• Rozmiar zależy od sprzętu, a nie przyzwyczajenia. Panel musi być wystarczająco duży, aby obsłużyć to, co się za nim znajduje — zawór, do którego czasami potrzebny jest dostęp narzędzia, wymaga większego prześwitu niż rzadko otwierana skrzynka przyłączeniowa. Niewymiarowe panele w celu zaoszczędzenia na kosztach lub przestrzeni na ścianie są jednym z częstszych błędów przy rozmieszczaniu, ponieważ zwykle powodują jedynie przesunięcie kosztów na przyszłą modyfikację.

4. Koordynowanie rozmieszczenia ze wszystkim innym w przestrzeni

Przed zablokowaniem instalacji należy porównać położenie panelu dostępowego z innymi elementami w tym samym obszarze:

• Ramy konstrukcyjne, blokowanie i izolacja, które mogą znajdować się dokładnie tam, gdzie zaplanowano panel
• Głowice zraszaczy, oprawy oświetleniowe i dyfuzory, które mogą znajdować się zbyt blisko otworu panelu
• Prowadzenie kanałów zmienia się po wstępnym projekcie i może przesunąć się tam, gdzie faktycznie kończy się przepustnica lub wężownica

Warto także wcześniej zastanowić się, w jaki sposób wykończona przestrzeń będzie wykorzystywana. Panele umieszczone prawidłowo na rysunkach czasami w praktyce kończą się zablokowaniem — za stałymi półkami, wbudowanymi szafkami, oznakowaniem lub sprzętem instalowanym, gdy panel dostępu jest już w ścianie. Oznaczenie planowanych rozmieszczeń mebli i wyposażenia na etapie koordynacji pomaga tego uniknąć.

5. Jakość instalacji wpływa na długoterminową konserwację

Nawet dobrze umieszczony panel może powodować problemy, jeśli nie zostanie zainstalowany ostrożnie:

• Panel, który nie jest ustawiony prosto lub nie jest odpowiednio uszczelniony na ramie, może pogorszyć właściwości ognioodporne, akustyczne lub powietrzne zestawu, w którym jest zainstalowany – co ma największe znaczenie w przypadku ścian i sufitów ognioodpornych.
• Orientacja zawiasów i kierunek otwierania drzwi powinny uwzględniać sposób wykorzystania przestrzeni, tak aby otwarte drzwi nie blokowały przejścia ani nie kolidowały z wyposażeniem.
• Płaska instalacja z odpowiednim kołnierzem pozwala uniknąć małych szczelin i nierównych krawędzi, które z czasem przyciągają uszkodzenia.

6. Decyzje o rozmieszczeniu przechodzą w fazę utrzymania

Dobre umiejscowienie bardzo się opłaca po zakończeniu budowy:

• Etykietowanie i numerowanie. Panele powiązane z systemem etykietowania (pasujące rysunki lub dziennik zarządzania obiektem) umożliwiają personelowi konserwacyjnemu szybkie znalezienie odpowiedniego punktu dostępu zamiast otwierania kilku paneli w celu zlokalizowania jednego zaworu lub skrzynki przyłączowej.
• Dokumentacja powykonawcza. Prowadzenie dokładnego rejestru lokalizacji paneli – najlepiej powiązanego z powykonawczymi instalacjami MEP – pozwala zaoszczędzić czas przy każdym przyszłym wezwaniu serwisu, zwłaszcza w budynkach, w których dawno nie było pierwotnego zespołu instalacyjnego.
• Rutynowa kontrola. Zawiasy, zatrzaski i uszczelki warto okresowo sprawdzać, ponieważ okucia często używane w panelach o dużym natężeniu ruchu zużywają się szybciej niż okucia za panelami, które są rzadko otwierane.

7. Typowe błędy przy rozmieszczaniu, których warto unikać

• Określenie rozmiaru panelu na podstawie tego, co wygląda proporcjonalnie na ścianie, a nie tego, czego faktycznie potrzebuje sprzęt znajdujący się za nim
• Finalizowanie lokalizacji paneli przed potwierdzeniem przebiegu kanałów, rur lub przewodów, co prowadzi do tego, że panele nie trafiają w cel
• Pozostawienie koordynacji panelu do czasu, aż zostaną już zaplanowane zakończenia, co popycha zespoły do kompromisów zamiast do właściwej lokalizacji
• Przeoczenie zaplanowanych mebli, zabudów lub układów wyposażenia, które blokują technicznie dobrze umieszczony panel

Jednoczesne właściwe umiejscowienie i wybór produktu

Umieszczenie i wybór paneli są łatwiejsze do osiągnięcia razem niż oddzielnie. Projekt z kilkoma niestandardowymi otworami – zbyt dużą cewką, dziwnym zestawem zaworów, ciasną mechaniczną ramą – często wymaga paneli w rozmiarach, które nie odpowiadają standardowemu katalogowi, i wtedy współpraca z producentem, który może wyprodukować dokładne wymiary niestandardowe, staje się przydatna, a nie opcjonalna.

Zhejiang Shunshi Intelligent Technology Co., Ltd. produkuje panele dostępowe i powiązany sprzęt budowlany od 2005 roku w swoim zakładzie posiadającym certyfikat ISO 9001 w Zhejiang w Chinach, dostarczając panele dostępowe ze stali, aluminium i tworzyw sztucznych – w tym panele dostępowe o niestandardowych wymiarach i opcje OEM/ODM – dystrybutorom i wykonawcom w 91 krajach. W przypadku projektów, w których standardowe rozmiary nie odpowiadają rzeczywistemu dostępowi, skontaktuj się z Shunshim aby sprawdzić wymagania dotyczące rozmiaru i rozmieszczenia, zanim ściany się zamkną.
