Panele dostępowe do płyt kartonowo-gipsowych: rodzaje, rozmiary, montaż i typowe błędy

Panele dostępowe do płyt kartonowo-gipsowych to podtynkowe drzwi instalowane w ścianach lub sufitach z płyt gipsowo-kartonowych, aby zapewnić ukryty dostęp konserwacyjny do zaworów hydraulicznych, skrzynek przyłączowych elektrycznych i elementów sterujących HVAC. Wybór niewłaściwego panelu dla podłoża lub środowiska jest najczęstszą przyczyną przeróbek w projektach komercyjnych — wkładka, która pęcznieje w wilgotnej łazience, rama odkształcająca się w przypadku zbyt dużego, nierównego otworu lub zespół ognioodporny, przez który przechodzi standardowy panel, to błędy specyfikacji, które w celu naprawy wymagają demontażu pełnej ramy. W tym przewodniku opisano, jak wybrać, zainstalować i wykończyć panele dostępowe do suchej zabudowy poprawnie za pierwszym razem.

Jakie są Panele dostępowe do płyt kartonowo-gipsowych i gdzie są używane?

A panel dostępowy do płyt kartonowo-gipsowych – zwany także A drzwi dostępowe do płyt kartonowo-gipsowych lub właz inspekcyjny — to prefabrykowany zespół ramy i drzwi zaprojektowany tak, aby był osadzony w jednej płaszczyźnie z wykończoną powierzchnią płyty gipsowej. Na czole drzwi znajduje się wykładzina z płyty gipsowej, PCV lub cementowej, która pasuje do otaczającej ściany, dzięki czemu panel można pomalować tak, aby po montażu stał się praktycznie niewidoczny.

W budownictwie komercyjnym przepisy budowlane obowiązujące na większości rynków wymagają punktów dostępu wszędzie tam, gdzie infrastruktura usługowa jest ukryta za wykończonymi powierzchniami. W projektach mieszkaniowych i hotelarskich pojawiają się w ścianach łazienek za zaworami prysznicowymi, nad sufitami podwieszanymi oraz w ścianach kuchni za zaworami odcinającymi. Wyzwaniem nie jest to, czy go zainstalować, ale wybór odpowiedniego rodzaju panelu dla konkretnej powierzchni i środowiska przed ukończeniem montażu płyt kartonowo-gipsowych.

Rodzaje paneli dostępowych do płyt kartonowo-gipsowych : Wybór według środowiska, a nie tylko rozmiaru

Najbardziej przydatny sposób wyboru rodzaje paneli dostępowych do płyt kartonowo-gipsowych zależy od środowiska instalacji i wymagań dotyczących wykończenia, a nie od samego rozmiaru. Materiał wkładki i konstrukcja ramy decydują o tym, czy panel będzie działał przez lata użytkowania, czy ulegnie awarii w ciągu kilku miesięcy.

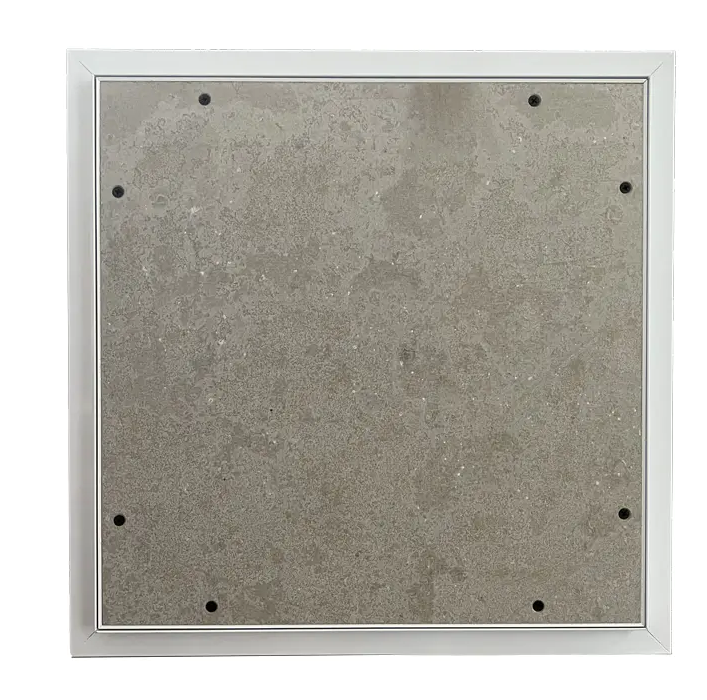

Standardowy panel z wkładką gipsową — do zastosowań wewnątrz suchych pomieszczeń

Najpopularniejszy typ do biur komercyjnych, korytarzy hotelowych i ścian budynków mieszkalnych w suchym środowisku. Wkładka z płyty gipsowo-kartonowej jest przyklejana do lica drzwi i malowana razem z otaczającą ścianą — brak widocznej ramy, brak okuć na licu, a szczelina 1–2 mm między drzwiami a ościeżnicą to jedyny znak istnienia panelu. Ukryty zamek zatrzaskowy lub zamek na klucz krzywkowy utrzymuje drzwi zamknięte bez widocznego mechanizmu zatrzaskowego. Dostępne w grubościach wkładek 9 mm, 12 mm, 12,5 mm i 15 mm, pasujących do standardowych profili płyt kartonowo-gipsowych.

Odporny na wilgoć panel wkładany — łazienki i obszary wilgotne

Standardowa płyta gipsowa pęcznieje, pęka i oddziela się od lica drzwi w ciągu kilku miesięcy od montażu w wilgotnym środowisku. Łazienki, kuchnie komercyjne, pralnie i wszelkie ściany przylegające do obszarów wilgotnych wymagają odpornej na wilgoć intarsji gipsowej — tej samej specyfikacji, która dotyczy otaczającej płyty gipsowo-kartonowej. Rama aluminiowa jest z natury odporna na korozję; okucia powinny być wykonane ze stali nierdzewnej, aby zapobiec usztywnieniu zawiasów przy długotrwałej wilgoci. Panele Shunshi z ramą aluminiową z wkładką odporną na wilgoć, np SA-AP337 , do montażu na mokrych ścianach należy zastosować wkładkę z płyty cementowej kompatybilną z systemami klejenia płytek.

Panel z wkładką PCV — środowiska o wysokiej wilgotności i nie wymagające malowania

Tam, gdzie otaczająca powierzchnia ściany nie będzie malowana – w komercyjnych kuchniach ze ścianami wyłożonymi kafelkami lub uszczelnionymi, w pomieszczeniach z urządzeniami basenowymi lub w pomieszczeniach gastronomicznych – właściwą specyfikacją będzie wkładka z płyty PCV. Fabrycznie wykończona powierzchnia PCV nie wymaga malowania po instalacji, co pozwala zaoszczędzić czas wykończenia projektów, w których harmonogram prac malarskich jest skompresowany. Panele wkładane z PCV nie nadają się do montażu ognioodpornego.

Panel ramowy z koralikami — ściany otynkowane lub wygładzone

Tam, gdzie wykończeniem ścian jest tynk lub gładź szpachlowa, a nie malowana płyta gipsowo-kartonowa, panel ramowy z wypustkami lub perforacją pozwala tynkowi wcisnąć się w kołnierz ramy, a nie osadzać się na nim. Efektem jest całkowicie ukryta ościeżnica po otynkowaniu – widoczne jest jedynie skrzydło drzwi. Jest to standardowa specyfikacja paneli dostępowych w starszych budynkach komercyjnych poddawanych renowacji, gdzie wykończenie otaczające jest tynkiem, a standardowy panel z płaskim kołnierzem tworzy widoczny stopień na krawędzi ramy.

Ognioodporny panel dostępu do płyt gipsowo-kartonowych — zespoły ścian i sufitów o wartości znamionowej

Gdzie A drzwi dostępowe do płyt kartonowo-gipsowych przenika przez ognioodporną ścianę lub sufit, panel musi posiadać odpowiednią odporność ogniową, przetestowaną i certyfikowaną dla konkretnej konstrukcji montażowej. Typowe oceny to 30, 60, 90 i 120 minut. Instalowanie standardowego panelu w zestawie znamionowym stanowi naruszenie przepisów, które zostanie oznaczone podczas kontroli, a naprawienie go po ukończeniu ściany oznacza usunięcie i wymianę pełnej ramy. Przed złożeniem zamówienia należy potwierdzić wymagania dotyczące odporności ogniowej z inżynierem projektu.

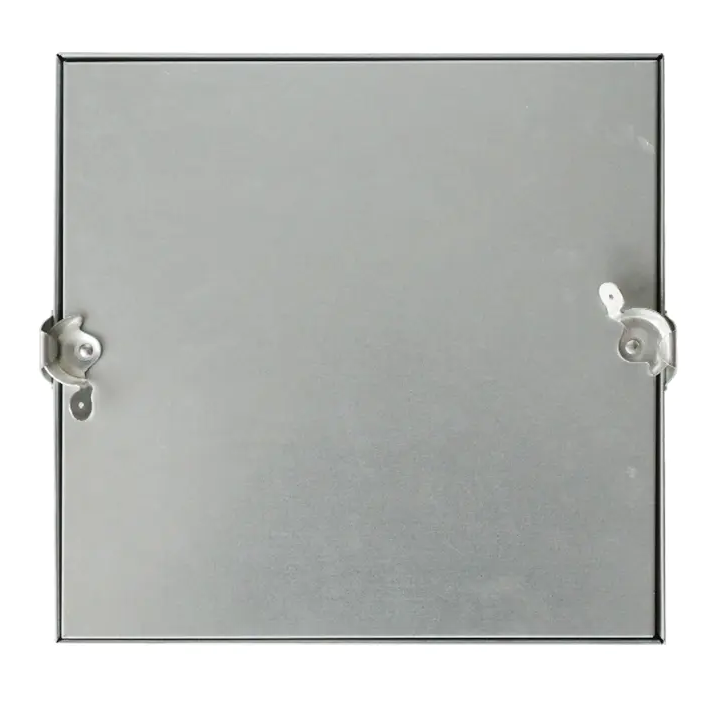

Panel bezpieczeństwa — dostęp ograniczony kluczem w obszarach publicznych

W hotelach, szpitalach, szkołach i biurach handlowych, gdzie panel jest zainstalowany w miejscu publicznie dostępnym, zamek krzywkowy z kluczem ogranicza dostęp wyłącznie do upoważnionego personelu. Standardowy panel z zatrzaskiem lub gniazdem na śrubokręt w korytarzu publicznym nie zapewnia znaczącej ochrony przed nieupoważnionym otwarciem. Panele o stalowej ramie z zamkami na klucz krzywkowy – np SS-AP210 — zapewnić właściwą kombinację gładkiego wykończenia nadającego się do malowania i ograniczonego dostępu do kluczy w tych środowiskach. Aby uzyskać więcej informacji na temat mechanizmów blokujących i zastosowań każdego z nich, zobacz stalowy panel dostępowy z prowadnicą zamka na klucz .

Rozmiary paneli dostępowych do płyt kartonowo-gipsowych: jak wybrać przed cięciem

Panel dostępowy do płyt kartonowo-gipsowych aplikacji jest dostępny w standardowych rozmiarach od 150 × 150 mm do 600 × 600 mm. Prawidłowy rozmiar zależy od zadań konserwacyjnych za panelem, a nie od dostępnej przestrzeni na ścianie. Panel musi być wystarczająco duży, aby dłoń i narzędzie mogły obsługiwać komponent znajdujący się za nim, a nie tylko wystarczająco duży, aby go zobaczyć.

Najczęściej zamawianym rozmiarem jest 300×300 mm w komercyjnych zastosowaniach płyt kartonowo-gipsowych. W przypadku projektów wielopiętrowych standaryzacja w jednym rozmiarze, jeśli pozwala na to zadanie konserwacyjne, zmniejsza koszt jednostkowy, upraszcza pakiet przesyłania i zapewnia zespołom zajmującym się obiektami jedną zamienną jednostkę SKU na magazynie. Aby uzyskać szczegółowy opis logiki wyboru rozmiaru w różnych zastosowaniach, zobacz Przewodnik po rozmiarach paneli dostępowych .

Montaż panelu dostępu do płyt kartonowo-gipsowych : Kroki, które determinują wynik

Poprawne panel dostępowy do płyt kartonowo-gipsowych installation etapy mechaniczne trwają 30–60 minut. Proces wykańczania dodaje pół dnia po uwzględnieniu czasu suszenia. Trzy decyzje podjęte podczas instalacji decydują o tym, czy wynik będzie niewidoczny, czy zauważalnie nierówny.

1. Zlokalizuj ramę przed zaznaczeniem otworu. Przed podjęciem decyzji, gdzie umieścić panel, użyj wykrywacza kołków, aby sprawdzić położenie kołków. Szorstki otwór musi znajdować się pomiędzy kołkami. Jeśli punkt dostępu do mediów znajduje się bezpośrednio za kołkiem, należy nieznacznie zmienić położenie panelu — nigdy nie przecinaj elementu konstrukcyjnego. Tam, gdzie otwór znajduje się pomiędzy belkami stropowymi lub słupkami, a po bokach nie ma obramowania, przed docięciem należy zainstalować deski między słupkami, aby zapewnić solidne punkty mocowania ramy.
2. Przytnij do wymiaru wewnętrznego ramy. Zgrubny otwór w płycie gipsowo-kartonowej odpowiada otworowi wewnętrznemu ramy, a nie nominalnemu rozmiarowi panelu. Kołnierz ramy zachodzi na krawędź cięcia o 20–25 mm z każdej strony. Przycięcie do nominalnego rozmiaru panelu powoduje powstanie otworu zbyt dużego, aby kołnierz mógł zostać czysty zakryty. Zawsze sprawdzaj wymagany przybliżony wymiar otwarcia z karty katalogowej produktu dla konkretnego instalowanego panelu.
3. Przymocuj ramę za pomocą śrub, a nie kleju. Komercyjne panele dostępowe do płyt kartonowo-gipsowych mocuje się za pomocą wkrętów do płyt kartonowo-gipsowych poprzez wstępnie wywiercone otwory w kołnierzu ramy do otaczającej ramy – bez użycia kleju. Klejenie nie jest wystarczające w przypadku panelu, który będzie wielokrotnie otwierany i zamykany pod obciążeniem konserwacyjnym. Nie dokręcaj śrub zbyt mocno: ramy aluminiowe i lekkie stalowe pod wpływem nadmiernego docisku śrub odkształcają się, powodując zakleszczanie się drzwi.
4. Przed wykończeniem sprawdź ustawienie drzwi. Po zamocowaniu ramy zamknij drzwi i sprawdź wyrównanie ze wszystkich czterech stron przed nałożeniem masy spoinującej. Jest to ostatni punkt, w którym można regulować położenie ramy. W przypadku paneli z regulowanym zawiasem ustaw wyrównanie już teraz — skorygowanie niedopasowania po wykończeniu wymaga zdjęcia całej ramy.
5. Nałożyć masę szpachlową w dwóch cienkich warstwach. Wtapiaj każdą warstwę 100–150 mm poza kołnierz ramy. Jedna gruba warstwa tworzy widoczny prążek na pierzastym brzegu. Przeszlifuj pomiędzy warstwami, zagruntuj, a następnie pomaluj inkrustację wraz z otaczającą ścianą. Przed malowaniem zamaskuj szczelinę drzwi do ościeżnicy i powierzchnię zatrzasku, aby zapobiec przedostawaniu się farby do mechanizmu zatrzasku.

W przypadku montażu na suficie, w przypadku każdego panelu o wymiarach 300 × 300 mm i większych zdecydowanie zaleca się obecność drugiej osoby do podparcia panelu podczas wstawiania ramy. W przypadku paneli o wymiarach większych niż 400 × 400 mm montowanych nad głową należy sprawdzić, czy wymagany jest hak zabezpieczający lub linka zabezpieczająca, aby zapobiec całkowitemu otwarciu drzwi przy dostępie od dołu.

Typowe błędy w specyfikacji i sposoby ich unikania

• Standardowa wkładka w obszarze mokrym. Powoduje pęcznienie, rozwarstwianie i zatykanie drzwi w ciągu kilku miesięcy. Wybierz odporną na wilgoć lub cementową wkładkę do każdej łazienki, kuchni lub wilgotnego środowiska już na etapie zamówienia – a nie jako zamiennik miejsca.
• Niedopasowana grubość wkładki. Wkładka o grubości 12 mm w ścianie z płyty gipsowo-kartonowej o grubości 15 mm jest wyraźnie zagłębiona. Przed złożeniem zamówienia sprawdź grubość płyty ściennej na miejscu. Aby uzyskać równy efekt po malowaniu, intarsja na licu drzwi musi dokładnie odpowiadać grubości otaczającej deski.
• Panel standardowy w wykonaniu ognioodpornym. Naruszenie kodeksu, które zostanie oznaczone podczas kontroli. Przed złożeniem zamówienia należy potwierdzić wymagania dotyczące odporności ogniowej — nie po zamontowaniu panelu i niepowodzeniu pierwszej kontroli.
• Cięcie do wymiaru nominalnego zamiast wymiaru wewnętrznego ramy. Tworzy nierówny otwór zbyt duży, aby kołnierz mógł go zakryć. Zawsze potwierdzaj wymagany przybliżony wymiar otwarcia z karty katalogowej produktu.
• Malowanie szczeliny od drzwi do ościeżnicy. Uszczelnia drzwi. Przed malowaniem zamaskuj szczelinę, a przed wyschnięciem farby usuń taśmę maskującą.

Często zadawane pytania

Jaka jest różnica między panelem dostępowym do płyt kartonowo-gipsowych a standardowym panelem dostępowym?

A panel dostępowy do płyt kartonowo-gipsowych są specjalnie zaprojektowane do montażu w powierzchniach z płyt gipsowo-kartonowych — drzwi są wyposażone w wkładkę z płyty gipsowej, PCV lub cementu, którą można pomalować lub wyłożyć płytkami, aby dopasować ją do wykończenia otoczenia. W standardowym panelu dostępowym można zastosować gładkie metalowe czoło drzwi, które pozostaje widoczne po montażu. To rozróżnienie ma znaczenie w środowiskach, w których wykończenie jest wrażliwe, gdzie panel musi być niewidoczny po ukończeniu.

Czy panele dostępowe z płyt kartonowo-gipsowych można montować w sufitach?

Tak. Panele dostępowe do płyt kartonowo-gipsowych montowane są zarówno w ścianach, jak i sufitach. W przypadku montażu sufitowego rama musi być zakotwiczona w solidnej ramie — albo bezpośrednio w legarach, albo w zamontowanych pomiędzy nimi deskach podporowych. W przypadku paneli o wymiarach 300 × 300 mm i większych, montowanych nad głową, należy sprawdzić, czy zastosowano hak zabezpieczający lub linkę zabezpieczającą, aby zapobiec całkowitemu otwarciu drzwi przy dostępie od dołu. W przypadku wszystkich instalacji sufitowych o wymiarach powyżej 300 × 300 mm zaleca się użycie drugiego instalatora do podparcia panelu podczas wstawiania ramy.

Jak wybrać pomiędzy stalowym a aluminiowym panelem dostępowym do płyt kartonowo-gipsowych?

Panele stalowe są właściwą specyfikacją dla zespołów ognioodpornych i zastosowań o dużym natężeniu ruchu, wymagających maksymalnej sztywności ramy. Panele aluminiowe są lżejsze, z natury odporne na korozję i są preferowanym wyborem do instalacji sufitowych, ścian łazienek oraz środowisk przybrzeżnych lub wilgotnych, gdzie stal wymagałaby dodatkowej ochrony powierzchni. W przypadku większości wewnętrznych ścian i sufitów w budownictwie komercyjnym bardziej praktycznym rozwiązaniem jest aluminium. Zobacz całość przewodnik po wyborze aluminiowego panelu dostępowego aby uzyskać szczegółowe porównanie według scenariusza zastosowania.

Jaki typ zatrzasku wybrać dla panelu dostępowego z płyt kartonowo-gipsowych w obszarze publicznym?

Zamek krzywkowy z kluczem to właściwa specyfikacja dla każdego drzwi dostępowe do płyt kartonowo-gipsowych zainstalowany w ogólnodostępnym korytarzu, pokoju gościnnym hotelu, oddziale szpitalnym lub korytarzu szkolnym. Zatrzask zatrzaskowy typu push-to-open lub zatrzask z gniazdem śrubokręta nie ogranicza dostępu i jest odpowiedni tylko w obszarach przeznaczonych wyłącznie do konserwacji, gdzie wszyscy mieszkańcy budynku są upoważnieni do otwierania panelu. Rodzaj zatrzasku należy potwierdzić na etapie specyfikacji – zmiana zatrzasku na zamek krzywkowy po zamówieniu wymaga nowego panelu, a nie wymiany okuć.

Jak długo trwa montaż panelu dostępowego do suchej zabudowy?

Montaż mechaniczny — oznaczenie, docięcie, dopasowanie i zabezpieczenie ramy — w przypadku standardowego panelu ściennego zajmuje 30–60 minut. Proces wykańczania (dwie warstwy masy szpachlowej, suszenie, szlifowanie, gruntowanie i malowanie) po uwzględnieniu czasu schnięcia wydłuża się o pół dnia. Montaż sufitów z kołkami wydłuża etap przygotowania konstrukcji o 30–45 minut. Instalacje w pomieszczeniach mokrych z okładzinami drzwiowymi wymagają 24–48 godzin po ułożeniu płytek, aby klej i fuga utwardziły się, zanim drzwi będą w pełni funkcjonalne.
