KOMPLETNY I PRZYDATNY PRZEWODNIK PO RODZAJACH PANELÓW DYSTALOWYCH ORAZ ETAPACH MONTAŻU

Co to jest panel dostępowy do płyt kartonowo-gipsowych i dlaczego ma to znaczenie?

Panel dostępowy do płyt gipsowo-kartonowych to zdejmowane lub uchylne drzwi instalowane w jednej płaszczyźnie ze ścianą lub sufitem z płyty gipsowo-kartonowej, zapewniające praktyczny otwór umożliwiający dotarcie do odpływów hydraulicznych, skrzynek przyłączowych elektrycznych, przepustnic HVAC lub elementów konstrukcyjnych bez konieczności przecinania za każdym razem gotowej płyty gipsowo-kartonowej. Wybór odpowiedniego typu panelu i jego prawidłowa instalacja za pierwszym razem pozwala zaoszczędzić godziny pracy związanej z naprawą i zapobiega kosztownym uszkodzeniom płyt kartonowo-gipsowych podczas każdego przyszłego wezwania serwisu.

Według szacunków branży źle umiejscowiony lub w złym rozmiarze panel dostępu dodaje średnio 2–4 godziny prac naprawczych na wizytę serwisową. W tym przewodniku omówiono wszystkie główne kategorie paneli, najważniejsze zasady dotyczące wymiarowania i kadrowania, a także pełny opis instalacji, dzięki czemu wykonawcy i majsterkowicze mogą wykonać to dobrze raz.

Główne typy paneli dostępowych do płyt kartonowo-gipsowych

Zrozumienie, który typ panelu pasuje do Twojego projektu, jest najważniejszą decyzją. Zły wybór prowadzi do luk, grzechotania, błędów w kodzie lub paneli, których po prostu nie da się otworzyć w ciasnych przestrzeniach.

Standardowe panele z kołnierzem płyt kartonowo-gipsowych

Są to najpopularniejsze panele mieszkaniowe. Metalową lub plastikową ramę z kołnierzem z listwy gipsowo-kartonowej osadza się w szorstkim otworze w obramowaniu, a same drzwi mieszczą wkładkę z płyty gipsowo-kartonowej, dzięki czemu panel płynnie wtapia się w otaczającą ścianę. Typowe rozmiary wahają się od 6 × 6 cali do 24 × 24 cali. Najlepiej nadają się do ścian i sufitów malowanych po montażu, tworząc niemal niewidoczne wykończenie.

Płaskie panele dostępowe (zatrzask śrubokrętowy)

Panele podtynkowe mają drzwiczki z litego metalu lub tworzywa sztucznego, które są dokładnie umieszczone na poziomie powierzchni ściany. Zatrzask śrubokręta ćwierćobrotowego utrzymuje drzwi zamknięte. Są one powszechne w budynkach komercyjnych, pomieszczeniach gospodarczych i pomieszczeniach mechanicznych, gdzie niewidoczne wykończenie jest mniej ważne niż szybkie wejście dostępne za pomocą narzędzi. Standardowe rozmiary handlowe obejmują 12×12, 14×14 i 16×16 cali , chociaż rozmiary niestandardowe są powszechnie dostępne.

Ognioodporne panele dostępowe

Wymagane zgodnie z przepisami, gdy otwór dostępowy przechodzi przez ognioodporną ścianę lub sufit – na przykład ścianę korytarza o wytrzymałości na 1 lub 2 godziny w budynku wielorodzinnym lub obiekcie komercyjnym. Panele te posiadają certyfikat UL (taki jak UL 10B lub UL 10C) i zazwyczaj wykorzystują konstrukcję stalową o grubości 20 lub cięższą z uszczelkami pęczniejącymi. Używanie panelu bez certyfikatu w zespole ognioodpornym stanowi naruszenie przepisów, które może skutkować nieudanymi inspekcjami i narażeniem na odpowiedzialność.

Izolowane panele dostępowe

Stosowany w ścianach zewnętrznych, włazach na poddasze i sufitach podpodłogowych, gdzie liczy się wydajność cieplna. Do panelu drzwi przyklejany jest izolowany rdzeń (zwykle sztywny poliizocyjanur lub pianka EPS). Wysokiej jakości panele izolowane osiągają wartości R pomiędzy R-10 a R-20 , pomagając zachować integralność przegród zewnętrznych budynku. Szukaj paneli z ciągłą uszczelką na całym obwodzie, aby zapobiec przenikaniu powietrza.

Panele zatrzymujące tynk (błoto).

Przeznaczony do wykończeń tynkiem fornirowym lub gładzią, a nie do płyt kartonowo-gipsowych klejonych taśmą. Rama posiada szerszą nogę powrotną, która pełni funkcję wylewki gipsowej. Po otynkowaniu obwód panelu odsłania jedynie delikatna linia włosków. Są to właściwy wybór w przypadku projektów renowacji obiektów zabytkowych, w których stosuje się systemy tynków mokrych.

Systemy paneli zdejmowanych

W niektórych zastosowaniach – zwłaszcza nad sufitami podwieszanymi lub w ramach mechanicznych – preferowany jest całkowicie zdejmowany panel bez zawiasów. Panele te mocowane są zatrzaskowo lub na wcisk w ramie i można je całkowicie wyjąć, umożliwiając przejście przez otwór dużego sprzętu lub rur. Są powszechne w budownictwie przemysłowym i hotelarsko-gastronomicznym.

Blokowanie paneli dostępu

W przypadku paneli w miejscach ogólnodostępnych, zawierających panele elektryczne, odcięcia gazu lub wrażliwe elementy sterujące, w drzwiach zintegrowana jest wkładka bębenkowa lub zamek na kłódkę. Większość przepisów budowlanych wymaga paneli blokujących dla ogólnodostępnych szaf elektrycznych. Opcje zamków bębenkowych obejmują standardowe rdzenie z kluczem lub wymienne rdzenie Best/Falcon do systemów klucza głównego.

Wymagania dotyczące rozmiaru i obramowania panelu dostępu

Prawidłowy przybliżony rozmiar otworu i solidna rama nie podlegają negocjacjom. Panel umieszczony w niewymiarowej lub niekwadratowej ramie nigdy nie będzie zamknięty płasko ani prawidłowo uszczelniony.

Jak określić odpowiedni rozmiar panelu

Otwór dostępowy musi być wystarczająco duży, aby ramię osoby – a najlepiej górna część ciała – mogło dotrzeć do najgłębszego nadającego się do użytku elementu. Jako praktyczna zasada:

• Dostęp do zaworu lub odcięcia (pojedynczy zawór): Minimum 12×12 cali
• Dostęp do skrzynki elektrycznej: Minimalne wymiary 14×14 cali zgodnie z NEC 314.29
• Dostęp do czyszczenia instalacji wodno-kanalizacyjnej lub syfonu: Minimalne wymiary 18×18 cali
• Wejście całym korpusem (właz do przestrzeni pełzającej): Minimalne wymiary 22 x 30 cali zgodnie z IRC R408.4

Zawsze sprawdzaj zmiany w lokalnych przepisach, ponieważ w niektórych jurysdykcjach wymagane są większe wymiary minimalne.

Kadrowanie szorstkiego otwarcia

Nierówny otwór należy obramować podwójnymi nadprożami i listwami progowymi, jeśli wchodzi pomiędzy dwiema słupkami, lub za pomocą kołków uszkodzonych i blokad, jeśli przerywa pojedyncze przęsło. Zgrubny otwór powinien być o ¼ cala do ½ cala większy niż podany zgrubny wymiar otworu panelu z każdej strony, aby umożliwić regulację poziomu i pionu. Użyj poziomicy i kwadratu na każdym elemencie ramy — rama panelu zainstalowana od pionu nawet o 1/8 cala będzie się zacinać przy zamykaniu.

Rozważania dotyczące odstępów między słupkami i belkami stropowymi

Standardowa 16-calowa rama centralna mieści panele o szerokości do 14 cali bez dodatkowej ramy. W przypadku 24-calowych ram centralnych panele o szerokości do 22 cali mieszczą się w jednej przęśle. Każdy panel szerszy niż jedno przęsło wymaga podwójnych elementów szkieletu po każdej stronie aby zachować integralność strukturalną ściany.

Narzędzia i materiały potrzebne do montażu

Zebranie wszystkiego przed rozpoczęciem zapobiega wyprawom do sklepu z narzędziami w połowie pracy i zapewnia sprawny przebieg pracy.

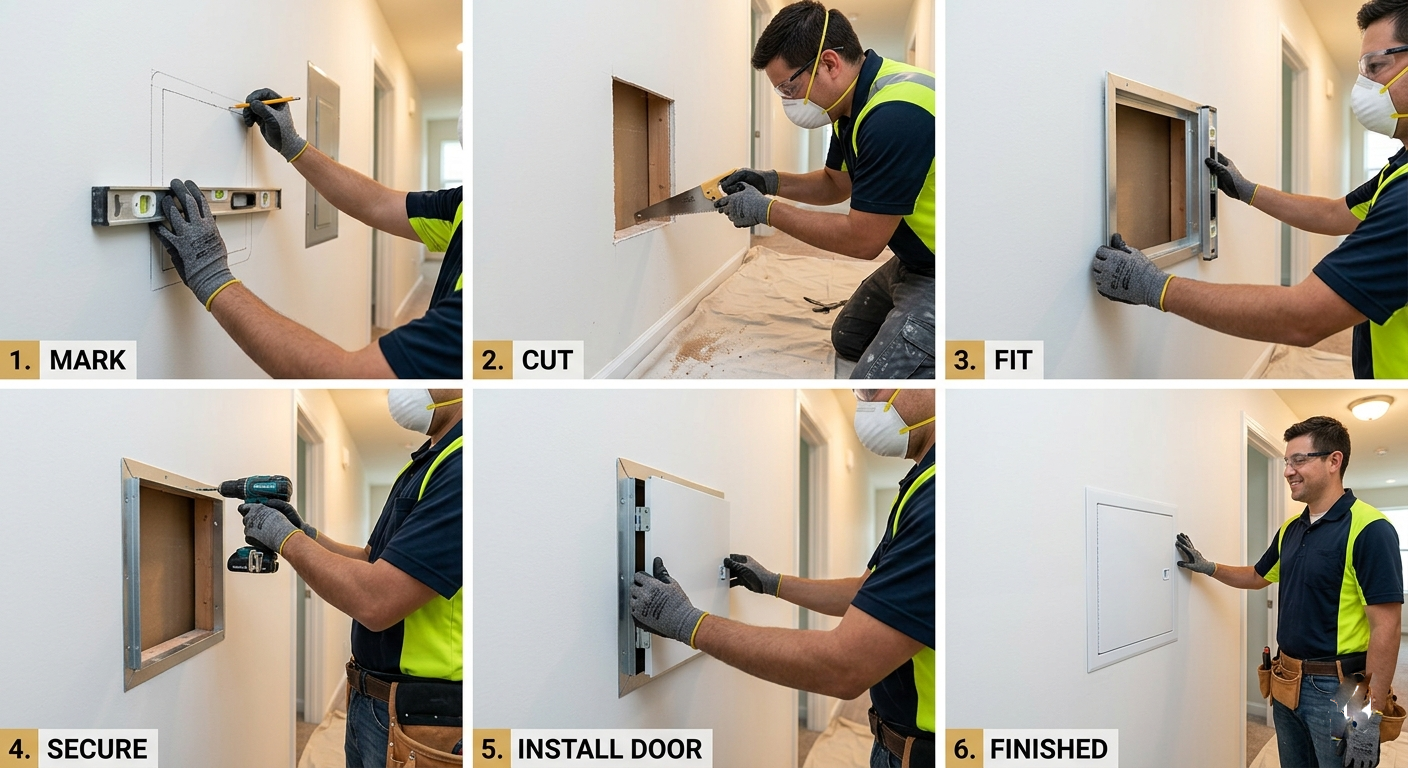

Instalacja panelu dostępu do płyt kartonowo-gipsowych krok po kroku

Wykonaj poniższe kroki po kolei. Przeskakiwanie do przodu — szczególnie w przypadku układu i kadrowania — jest główną przyczyną źle wyrównanych paneli i wywołań zwrotnych.

Krok 1: Zlokalizuj narzędzia i zaznacz otwór

Użyj wykrywacza kołków i bezdotykowego testera napięcia, aby upewnić się, że przez planowaną strefę cięcia nie przebiegają żadne przewody, rury lub kanały pod napięciem. Zaznacz środek docelowego komponentu, a następnie za pomocą ołówka i kwadratu ramki nakreśl przybliżone wymiary otworu. Przed cięciem dwukrotnie sprawdź pomiary. Cięcie przewodów pod napięciem lub miedzianych przewodów zasilających jest niebezpieczne i kosztowne.

Krok 2: Obramuj otwór

Jeżeli otwór mieści się w istniejącej przęśle, należy najpierw wyciąć płytę gipsowo-kartonową w tej przęśle (zastąpisz ją panelem). Zamontuj poziome bloki — zwykle drewno 2×4 — na górze i na dole planowanego otworu, przybijając gwoździami lub wkręcając je pomiędzy kołki boczne. Jeśli panel obejmuje więcej niż jedno przęsło, dodaj słupek królewski i kołek trymera po każdej stronie i zainstaluj podwójne nadproża u góry i u dołu. Wszystkie elementy szkieletu muszą być zlicowane z licem istniejących kołków tak, aby rama panelu była płaska.

Krok 3: Wytnij płytę gipsowo-kartonową

Natnij płytę gipsowo-kartonową wzdłuż linii układu nożem uniwersalnym, a następnie przetnij ją piłą przecinającą lub narzędziem oscylacyjnym. Trzymaj ostrze mocno przy ramie, aby uzyskać czystą, podpartą krawędź. Usuń wycięty kawałek. Jeśli krawędź płyty gipsowo-kartonowej wzdłuż boków otworu nie jest podparta (nie ma za nią kołka), dodaj blok tylny o wymiarach 2×4, aby rama panelu mogła być do niej przymocowana.

Krok 4: Ustaw ramę panelu

Wsuń ramę panelu w otwór. W przypadku paneli z kołnierzem kołnierzowym kołnierz będzie zachodził na powierzchnię płyty gipsowo-kartonowej na głębokość ¾ cala ze wszystkich stron. Sprawdź poziom i pion ramy — w razie potrzeby wyreguluj podkładki. Przymocuj ramę poprzez wstępnie wywiercone otwory do ramy za pomocą dostarczonych śrub lub Wkręty do płyt kartonowo-gipsowych o średnicy 1-5/8 cala w odstępach maksymalnie 8 cali . Nie dokręcaj zbyt mocno śrub plastikowych ram, ponieważ spowoduje to wygięcie ramy i uniemożliwi dokładne zamknięcie drzwi.

Krok 5: Taśma i wykończenie (panele z kołnierzem koralikowym)

Nałożyć cienką warstwę uniwersalnej masy spoinowej na kołnierz stopki, zatapiając taśmę siatkową w każdym narożniku. Wtapiaj mieszankę 6–8 cali poza krawędź kołnierza, aby uzyskać niewidoczne przejście. Nałóż drugą warstwę po całkowitym wyschnięciu pierwszej (zwykle po 24 godzinach). Przed gruntowaniem lekko przeszlifować papierem o ziarnistości 120. Trzy cienkie warstwy zawsze dają bardziej płaski efekt niż jedna gruba warstwa.

Krok 6: Zagruntuj, pomaluj i zainstaluj wkładkę drzwiową

Przed malowaniem zagruntuj wykończoną płytę gipsowo-kartonową i obszar kołnierza podkładem do płyt kartonowo-gipsowych PVA. W przypadku paneli z drzwiami z wkładem do suchej zabudowy, wytnij kawałek ½-calowej płyty gipsowo-kartonowej, aby dopasować go do wnęki ościeżnicy, zabezpiecz go za pomocą dostarczonych klipsów lub kleju i wykończ powierzchnię wkładki tak, aby pasowała do ściany. Zawieś drzwi na zawiasach lub umieść je w ramie i sprawdź, czy zatrzask działa płynnie. Powierzchnia drzwi powinna znajdować się w odległości 1/16 cala od otaczającej powierzchni ściany — widoczna jest większa przerwa, co oznacza błąd w ramce lub instalacji.

Instalacja panelu ognioodpornego: dodatkowe wymagania normowe

Instalacja ognioodpornego panelu dostępowego wymaga dodatkowych kroków poza standardową instalacją. Niezastosowanie się do instrukcji montażu UL powoduje unieważnienie wykazu i odporności ogniowej całego zestawu ściennego.

• Używaj wyłącznie typu i ilości elementów złącznych określonych w instrukcji montażu produktu UL – zamienniki nie są dozwolone.
• Nałóż pęczniejący uszczelniacz lub ognioodporną masę uszczelniającą na całym obwodzie ramy w miejscu styku z płytą gipsowo-kartonową, zgodnie z instrukcjami na aukcji.
• Nie przecinaj drzwi panelowych ani ościeżnicy – ​​jakakolwiek modyfikacja na miejscu powoduje unieważnienie aukcji.
• Oznakuj panel numerem wykazu UL i klasą odporności ogniowej, jeśli wymagają tego lokalne przepisy.
• Udokumentuj montaż panelu (model, numer UL, lokalizacja) w rejestrze odporności ogniowej budynku.

Większość jurysdykcji postępuje zgodnie z sekcją 716 IBC dotyczącą ognioodpornych paneli dostępowych. Przed instalacją w zespole znamionowym zawsze należy to potwierdzić z władzami właściwymi (AHJ).

Typowe błędy instalacyjne i sposoby ich unikania

Wybór pomiędzy metalowymi i plastikowymi ramami panelowymi

Obydwa materiały sprawdzają się dobrze w odpowiednim zastosowaniu. Decyzja zależy od wymagań dotyczących obciążenia, środowiska i jakości wykończenia.

Ramy stalowe i ocynkowane

Ramy stalowe stanowią profesjonalny standard w zastosowaniach komercyjnych, przeciwpożarowych i o dużym natężeniu ruchu. Walcowana na zimno stal o grubości 16 wytrzymuje przypadkowe uderzenia bez zginania. Wykończenia ocynkowane lub malowane proszkowo są odporne na korozję w wilgotnym środowisku, takim jak ściany prysznica lub pomieszczenia mechaniczne. Ramy metalowe akceptują również kotwy do płyt kartonowo-gipsowych w bardziej niezawodny sposób, jeśli niewspółosiowość ramy wymaga punktu kotwiczenia.

Ramy z tworzywa sztucznego (ABS).

Panele z tworzywa ABS są lżejsze, tańsze i nie rdzewieją, dzięki czemu nadają się do zastosowań mieszkaniowych o dużej wilgotności, takich jak łazienki i pralnie. Nie nadają się do zespołów ognioodpornych lub sufitów większych niż 12 × 12 cali ze względu na niższą sztywność konstrukcji. Ramy plastikowe są łatwiejsze w montażu przez jedną osobę, ponieważ ważą znacznie mniej niż równoważne panele stalowe.

Specyfikacje sufitowego panelu dostępowego

Montaż sufitowy przebiega według tych samych podstawowych kroków, co panele ścienne, ale wiąże się z wyjątkowymi wyzwaniami: grawitacja działa przeciwko Tobie, a panel musi niezawodnie utrzymać swój ciężar przez dziesięciolecia.

• Zawsze używaj mechanizmu blokującego zawiasy na panelach sufitowych, tak aby drzwi nie otworzyły się więcej niż o 90 stopni i napręż zawiasy.
• W przypadku paneli sufitowych o wymiarach większych niż 16 × 16 cali należy zastosować ramę stalową przystosowaną do użytku sufitowego – ramy plastikowe nie są odpowiednie.
• Zamontuj ciągłą warstwę uszczelniacza akustycznego pomiędzy ramą panelu a płytą gipsowo-kartonową sufitu w przypadku paneli w zespołach dźwiękochłonnych.
• Do paneli większych niż 14×14 cali należy używać dwóch osób – jedna do trzymania, druga do mocowania.
• W przypadku włazów na poddasze IRC wymaga minimum Wartość izolacji R-30 nad włazem w strefach klimatycznych 3 i wyższych.

Konserwacja i opieka długoterminowa

Prawidłowo zainstalowany panel dostępowy do płyt kartonowo-gipsowych wymaga minimalnej konserwacji, ale szybka coroczna kontrola zapobiega przekształceniu się drobnych problemów w kosztowne problemy.

• Co roku sprawdzaj sworznie zawiasów i mechanizmy zatrzaskowe; nałóż kroplę oleju maszynowego, jeśli zawiasy wydają się sztywne.
• Sprawdź uszczelnienie obwodowe paneli izolowanych i ognioodpornych pod kątem pęknięć lub strat ściskania; wymieniać uszczelki pęczniejące lub piankowe co 10 lat lub w przypadku widocznego zużycia.
• Po każdym przemalowaniu pomieszczenia przemaluj powierzchnię drzwi otaczającym kolorem ściany, aby zachować równy wygląd.
• Nigdy nie maluj panelu na zamknięcie. Jeśli drzwi zostaną przypadkowo pomalowane na ościeżnicy, użyj noża biurowego, aby naciąć linię farby przed wciśnięciem zatrzasku.
• Po wszelkich pracach hydraulicznych lub elektrycznych za panelem upewnij się, że drzwi nadal zamykają się prawidłowo, a zatrzask zatrzaskuje się prawidłowo, zanim uznasz pracę za zakończoną.

Skrócona instrukcja: Wybór typu panelu według zastosowania
